Рычаг, формула

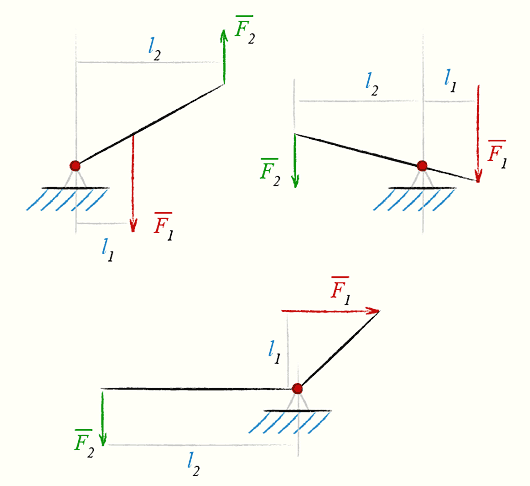

Рычаг — это твердое тело, вращающееся вокруг некоторой оси. Различают Одноплечный рычаг и Двуплечный прямой рычаг и Двуплечный угловой рычаг.

Рычаг, Одноплечный рычаг, Двуплечный прямой рычаг, Двуплечный угловой рычаг

У одноплечного рычага ось расположена на одном из его концов, а силы действующие на него, параллельны но направлены в противоположные стороны (антипараллельны).

У двуплечного прямого рычага ось расположена между точками приложения сил, а силы параллельны и имеют одинаковое направление.

У двуплечного углового рычага ось также расположена между точками приложения сил, а плечи рычага образуют угол, меньший 180°.

Во всех случаях длины плечей находятся, как расстояния от оси вращения до линий действия силы по перпендикуляру.

Правило Рычага

Сила \cdot Плечо силы = Нагрузка \cdot Плечо нагрузки

Если:
F₁ — Нагрузка (Ньютон),
F₂ — Сила уравновешивающая нагрузку F₁ (Ньютон),
l₁ — Плечо нагрузки (метр),
l₂ — Плечо силы уравновешивающей нагрузку F₁ (метр),
То, используя правило рычага получим:

Расчет рычага, формулы

• Найти силу воздействия на нагрузку через плечи рычага
• Найти нагрузку для силы воздействия через плечи рычага
• Найти плечо силы для рычага
• Найти плечо нагрузки для рычага
