Магнитодвижущая сила
Магнитодвижущая сила между концами цилиндрической катушки это произведение напряженности магнитного поля на длину катушки.
Единица СИ магнитодвижущей силы:
\[
[F] = Ампер \enspace (А)
\]
Если
| F | Магнитодвижущая сила между концами цилиндрической катушки, | Ампер |
|---|---|---|
| H | Напряженность магнитного поля внутри катушки, | Ампер/метр |
| I | сила тока, | Ампер |
| n | число витков в катушке, | — |
| l | длина катушки, | метр |
то
\[
F = Hl = In
\]
Эта формула справедлива также для полной магнитодвижущей силы тороидальной катушки.
Магнитодвижущая сила

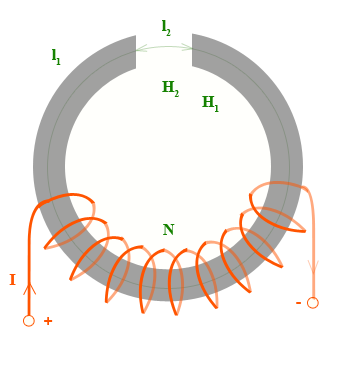

Если напряженность магнитного поля вдоль силовых линий не остается постоянной, например из-за наличия воздушного зазора. то нужно определить магнитодвижущую силу для каждого участка и потом сложить.
Если
| F | Магнитодвижущая сила, | Ампер |
|---|---|---|
| Hi | Напряженность магнитного поля на участке силовой линии li, | Ампер/метр |
| li | длина участка силовой линии, на котором напряженность магнитного поля постоянна. | метр |
то
\[
F = In = H_1 l_1 + H_2 l_2 + … H_m l_m = \sum_{i=1}^{m} H_i l_i
\]
Произведение In называют полной магнитодвижущей силой
Полная магнитодвижущая сила равна сумме всех магнитодвижущих сил вдоль замкнутой силовой линии.
Вычислить, магнитодвижущую силу по формуле (2) через число витков.
Вычислить, полную магнитодвижущую силу по формуле (3)
