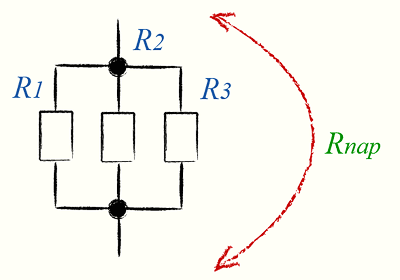

Параллельное соединение сопротивлений, формула
Из закона Ома и первого и второго правил Кирхгофа следует:
При параллельном соединении величина обратная полному сопротивлению, равна сумме величин, обратных сопротивлений ветвей.
\[ \frac{1}{R_{пар}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3} ... \]
При параллельном соединении полное сопротивление цепи меньше самого малого из сопротивлений ветвей.
Поскольку 1/R = G, т.е. проводимость, то
при параллельном соединении электрические проводимости отдельных ветвей складываются
\[ G_{пар} = G_1 + G_2 + G_3 ... \]
Параллельное соединение двух сопротивлений
При параллельном соединении двух сопротивлений формула (1) упрощается
\[ R_{пар} = \frac{R_1 R_2}{R_1 + R_2} \]
Параллельное соединение двух сопротивлений
При параллельном соединении двух сопротивлений формула (1) упрощается
\[ R_{пар} = \frac{R_1 R_2}{R_1 + R_2} \]
Параллельное соединение трех и более сопротивлений, вычислить общее сопротивление по формуле (1)
Ведите в ячейки сопротивления в (Омах)
