Второе правило Кирхгофа (правило контуров)
Второе правило Кирхгофа (правило контуров) гласит:
В неразветвленной цепи или в каждом контуре разветвленной цепи алгебраическая сумма ЭДС всех источников равна сумме всех падений напряжения во внутренней и внешней цепи.
\[ \sum U_{ист} = \sum U \]

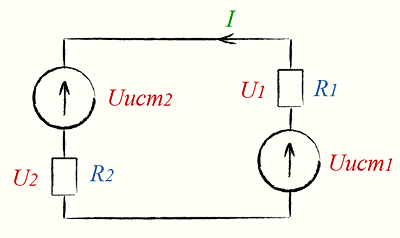

Если цепь содержит несколько источников, то их ЭДС алгебраически складываются. Если источники включены навстречу друг другу (т.е. их полярности противоположны), то их ЭДС вычитаются. Для замкнутого контура справедлива следующая формула (направление обхода контура выбирается произвольно):
Из закона Ома для электрической цепи следует:
\[ U_{ист} = I · (R_{внутр} + R_{внеш}) = U_{внутр} + U_{внеш} \]
В случае замкнутой электрической цепи ЭДС источника равна сумме всех падений напряжения.
